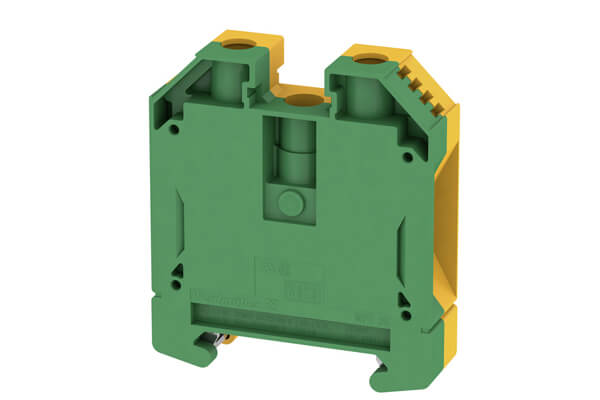

1010500000 接地型接线端子, 螺钉联接, 35 mm², 4200 A (35 mm²), 绿/黄

Category:

1010500000 接地型接线端子, 螺钉联接, 35 mm², 4200 A (35 mm²), 绿/黄

Specification:

类型 WPE 35
订货号 1010500000
版本 接地型接线端子, 螺钉联接, 35 mm², 4200 A (35 mm²), 绿/黄
宽度 16 mm
宽度 (英寸) 0.63 inch
高度 56 mm
高度 (英寸) 2.205 inch
62.5 mm
深度 (英寸) 2.461 inch
深度(含 DIN 导轨) 63 mm
重量 82.84 g
净重 80.2 g
工作温度范围 应用温度范围请参考EG检验合格证书/IECEx-一致性证书
最低存放温度. -25 °C
最高存放温度 55 °C
存储温度 -25 °C…55 °C
最小持续工作温度 -60 °C
最大持续工作温度 130 °C
额定短时电流 4200 A (35 mm²)
PE 端子的中心螺钉 M 4
安装螺钉的拧紧扭矩范围 1.2…2.4 Nm
PEN功能
剥线长度 18 mm
压接范围,最大 35 mm²
压接范围,最小 2.5 mm²
压接螺钉 M 6
导线最大压接面积 AWG AWG 2
导线最小压接面积 AWG AWG 12
导线连接截面积,单股硬导线,最大 16 mm²
导线连接截面积,单股硬导线,最小 2.5 mm²
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最大 35 mm²
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最小 2.5 mm²
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最大 35 mm²
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最小 2.5 mm²
接线截面积,多股线,最大 35 mm²
接线截面积,多股线,最小 2.5 mm²
最大压接面积 软导线 35 mm²
最大拧紧力矩 5 Nm
最小压接面积 软导线 2.5 mm²
最小拧紧力矩 4 Nm
测量规 按照 60 947-1 标准 B8
联接点数量 2
联接类型 螺钉联接
螺丝刀口尺寸 6.5 x 1.2 mm
连接方向 水平进线
材料 Wemid
颜色编码 绿/黄
阻燃等级符合 UL 94 V-0
额定横截面 35 mm²
相邻端子的额定电压 800 V
标准 IEC 60947-7-2
体积电阻率符合 IEC 60947-7-x 标准 0.26 mΩ
功率损耗符合 IEC 60947-7-x 4 W
相邻端子的额定浪涌电压 8 kV
污染等级 3
