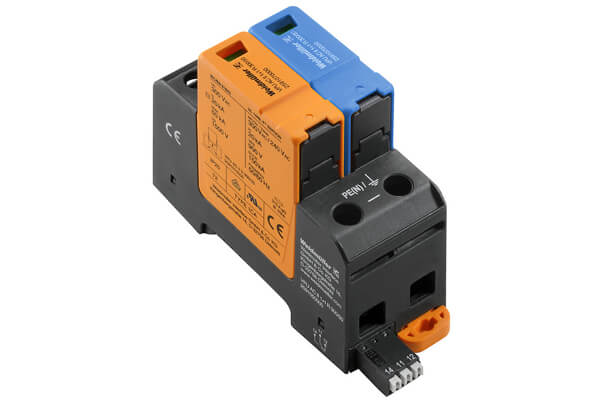

2591070000 AC II 1+1 R 300/50 防浪涌放电管, 低电压, 过压保护, 带远程触点, 单相, TN, TN-S, TT, UP(L/N-PE) ≤ 1.5 kV
Specification：
| 类型 | VPU AC II 1+1 R 300/50 |
| 订货号 | 2591070000 |
| 版本 | 防浪涌放电管, 低电压, 过压保护, 带远程触点, 单相, TN, TN-S, TT, UP(L/N-PE) ≤ 1.5 kV |
| 宽度 | 36 mm |
| 宽度 (英寸) | 1.417 inch |
| 高度 | 111.6 mm |
| 高度 (英寸) | 4.394 inch |
| 深 | 68 mm |
| 深度 (英寸) | 2.677 inch |
| 深度（含 DIN 导轨） | 76 mm |
| 净重 | 257 g |
| 电压类型 | 交流电 |
| cURus 证书号 | E354261 |
| 环境温度 (工作)，最小 | -40 °C |
| 最大环境温度 (工作时) | 85 °C |
| 额定电压 UN | 240 V |
| VPR (L-PE) | 1,000 V |
| VPR (L-N) | 900 V |
| VPR (N-PE) | 1,000 V |
| MCOV (L/N-PE) | 300 Vac |
| MCOV (N-PE) | 305 V |
| SCCR | 150 kA |
| In | 20 kA |
| 目录册 | SPD TYPE 1CA |
| MODE | all modes |
| 高度 | ≤ 4000 m |
| 额定电压（交流） | 230 V |
| SPD 类型 | T2 |
| 电压类型 | 交流电 |
| 最大持续工作电压，Uc (AC) | 300 V |
| 最高持续工作电压，Uc (N-PE) | 305 V |
| 低电压网络 | 单相, TN, TN-S, TT |
| 放电电流 In (8/20µs) N-PE | 40 kA |
| 放电电流 I最大 (8/20µs) N-PE | 65 kA |
| 放电电流 In (8/20µs) 导线-PE | 20 kA |
| 最大放电电流(8/20µs) 线-PE | 50 kA |
| 最高频率 | 60 Hz |
| 最低频率 | 50 Hz |
| 熔丝 | 无需熔断器 315A gG, 250 A gG @50 kA Isccr, 315 A gG @25 kA Isccr |
| 短路时电流值 ISCCR | 50 kA |
| 后续电流熄灭能力 Ifi | 不考虑网络后续电流 |
| 标准 | IEC61643-11, EN61643-11, UL 1449 Ed.4 |
| 能量配合 (≤10 m) | 类型 II, 类型 III |
| 电压保护水平 UP (典型值) | ≤ 1.5 kV |
| 保护级别 Up ，当电流为 IN (N-PE) | ≤ 1.5 kV |
| 额定电压下的漏电压 | 1 µA |
| 暂态过电压 – TOV | 337 V |
| EN 61643-11等级 | T2 |
| 信号触点 | 250 V 1A 1CO |
| 响应时间 | ≤ 25 ns, ≤ 100 ns |
| 回路数 | 2 |
| 符合IEC 61643-11要求 | II级 |
