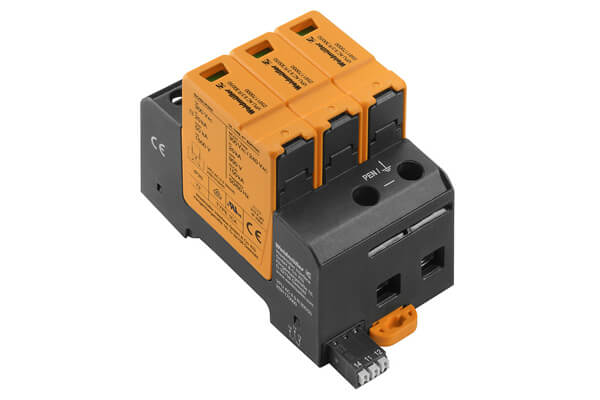

2591170000 VPU AC II 3 R 300/50 防浪涌放电管, 低电压, 过压保护, 带远程触点, TN-C, UP(L/N-PE) ≤ 1.5 kV

Category:

2591170000 VPU AC II 3 R 300/50 防浪涌放电管, 低电压, 过压保护, 带远程触点, TN-C, UP(L/N-PE) ≤ 1.5 kV

Specification:

类型 VPU AC II 3 R 300/50
订货号 2591170000
版本 防浪涌放电管, 低电压, 过压保护, 带远程触点, TN-C, UP(L/N-PE) ≤ 1.5 kV
电压类型 交流电
cURus 证书号 E354261
环境温度 (工作),最小 -40 °C
最大环境温度 (工作时) 85 °C
额定电压 UN 240 V
VPR (L-L) 1,800 V
VPR (L-PE) 900 V
MCOV (L/N-PE) 300 Vac
SCCR 150 kA
In 20 kA
目录册 SPD TYPE 1CA
MODE all modes
高度 ≤ 4000 m
额定电压(交流) 230 V
SPD 类型 T2
电压类型 交流电
最大持续工作电压,Uc (AC) 300 V
低电压网络 TN-C
放电电流 In (8/20µs) 导线-PE 20 kA
最大放电电流(8/20µs) 线-PE 50 kA
最高频率 60 Hz
最低频率 50 Hz
熔丝 无需熔断器 315A gG, 250 A gG @50 kA Isccr, 315 A gG @25 kA Isccr
短路时电流值 ISCCR 50 kA
后续电流熄灭能力 Ifi 不考虑网络后续电流
标准 IEC61643-11, EN61643-11, UL 1449 Ed.4
能量配合 (≤10 m) 类型 II, 类型 III
电压保护水平 UP (典型值) ≤ 1.5 kV
额定电压下的漏电 0.5 mA
暂态过电压 – TOV 337 V
EN 61643-11等级 T2
信号触点 250 V 1A 1CO
响应时间 ≤ 25 ns
回路数 3
符合IEC 61643-11要求 II级
宽度 54 mm
宽度 (英寸) 2.126 inch
高度 111.6 mm
高度 (英寸) 4.394 inch
68 mm
深度 (英寸) 2.677 inch
深度(含 DIN 导轨) 76 mm
净重 398 g
