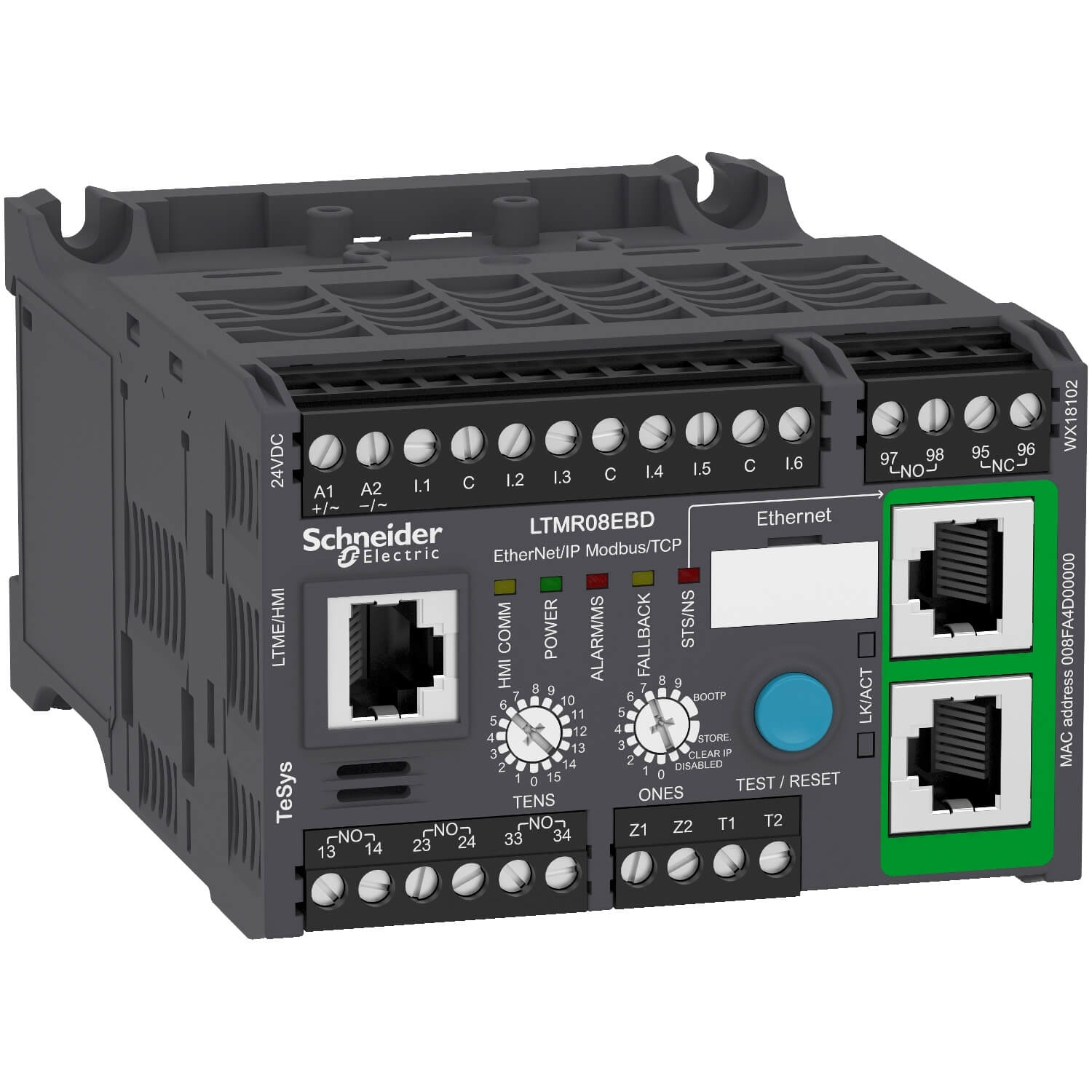

LTMR08EBD TeSys T电动机管理控制器, 控制电压: 24VDC, 设定范围: 8A, 适用以太网 TCP/IP
Specification:
| 产品系列 |
TeSys
|
|
|---|---|---|
| 产品名称 |
TeSys T
|
|
| 产品短名 |
LTMR
|
|
| 产品类型 |
电动机管理控制器
|
|
| 产品应用 |
设备监测和控制
|
|
| 测量电流 |
0.4…8 A
|
|
| 额定电源电压 [Us] |
24 V DC
|
|
| 电流消耗 |
56…127 mA
|
|
| 电源电压范围 |
20.4…26.24 V DC
|
|
| 通讯端口协议 |
Modbus TCP/EtherNet/IP
|
|
| 总线/网络类型 |
Ethernet IEEE 802.3 接口, 寻址 0…159, 传输速度 10…100 Mbit/s, RJ45 和 2 对带屏蔽双绞线
|
| 额定绝缘电压 [Ui] |
690 V 符合 EN/IEC 60947-1
690 V 符合 CSA C22.2 No 14 690 V 符合 UL 508 |
|
|---|---|---|
| 额定冲击耐受电压 [Uimp] |
6 kV 电流或电压测量回路 符合 EN/IEC 60947-4-1
0.8 kV 通信回路 符合 EN/IEC 60947-4-1 0.8 kV 电源，输入与输出 符合 EN/IEC 60947-4-1 |
|
| 短路耐受 |
100 kA 符合 EN/IEC 60947-4-1
|
|
| 与继电器配合使用的熔丝 |
4 A gG 适用 输出
0.5 A gG 适用 控制回路 |
|
| 保护类型 |
缺相保护
堵转保护 接地—漏电保护 热保护 过载 相不平衡保护 逆相保护 功率因数保护（需配合 LTME 扩展模块） 启动超时保护 热过载保护 负载波动保护 |
|
| 诊断记录 |
事件记录
热过载脱扣前剩余时间 脱扣类型信息 热过载脱扣后等待时间 运行时间计数 / 操作时间 脱扣事件信息 故障记录 起动电流和时间 故障记录 电机控制命令记录 |
|
| 逻辑输入个数 |
6
|
|
| 输入电流 |
7 mA
|
|
| 当前状态保证0 |
逻辑输入: < 5 V 和 <= 15 mA 适用 5 ms
|
|
| 当前状态保证1 |
逻辑输入: < 15 V 和 2…15 mA 适用 15 ms
|
|
| maximum output switching frequency |
2 Hz
|
|
| 负载电流 |
5 A 在…上 250 V AC 适用 逻辑输出
5 A 在…上 30 V DC 适用 逻辑输出 |
|
| 容许的功率范围 |
480 VA (AC-15), Ie = 2 A, 500000 次 (输出)
30 W (DC-13), Ie = 1.25 A, 500000 次 (输出) |
|
| maximum operating rate |
1800 次/小时
|
|
| 触点类型和构成 |
1NO + 1NC 故障信号
3NO |
|
| 测量类型 |
平均电流
温度 接地—漏电电流 相间电流 电流不平衡度 |
|
| 测量精度 |
5…15 % 直接测量
1 % 电压 (100…830 V) 3 % 功率因数 5 % 外部测量(外接接地故障互感器) +/- 30 分/年 内部时钟 0.02 温度 1 % 电流 5 % 有功功率与无功功率 |
|
| 过电压类别 |
III
|
|
| 相间距 |
5.08 mm
|
|
| 接线能力 |
控制回路: 接线端 1 电缆 0.25…2.5 mm² (AWG 24…AWG 14)软线 带
控制回路: 接线端 1 电缆 0.2…2.5 mm² (AWG 24…AWG 14)软线 不带 控制回路: 接线端 1 电缆 0.25…2.5 mm² (AWG 24…AWG 14)软线 不带 控制回路: 接线端 1 电缆 0.2…2.5 mm² (AWG 24…AWG 14)硬线 不带 控制回路: 接线端 2 电缆 0.2…1 mm² (AWG 24…AWG 14)软线 带 控制回路: 接线端 2 电缆 0.2…1.5 mm² (AWG 24…AWG 14)软线 不带 控制回路: 接线端 2 电缆 0.5…1.5 mm² (AWG 24…AWG 14)软线 不带 控制回路: 接线端 2 电缆 0.2…1 mm² (AWG 24…AWG 14)硬线 不带 |
|
| 紧固扭矩 |
控制回路: 0.5…0.6 N.m 一字 螺丝刀 3 mm
|
|
| 污染等级 |
3
|
|
| 电磁兼容性 |
抗静电干扰, 3 (空气放电：8 kV，接触放电：6 kV) (EN/IEC 61000-4-2)
辐射 RF 场, 3 (10 V/m) (EN/IEC 61000-4-3) 电快速瞬变脉冲群抗扰度试验, 3级 (2 kV) (EN/IEC 61000-4-4) 电快速瞬变脉冲群抗扰度试验, 4级 (4 kV) (EN/IEC 61000-4-4) 电压下降与断路抑制测试 (70 %，500 ms) (EN/IEC 61000-4-11) 抗导电 (10 V) (EN/IEC 61000-4-6) 浪涌 (0.5 kV) (EN/IEC 61000-4-5) 浪涌 (1 kV) (EN/IEC 61000-4-5) 浪涌 (1 kV) (EN/IEC 61000-4-5) 浪涌 (1 kV) (EN/IEC 61000-4-5) 浪涌 (2 kV) (EN/IEC 61000-4-5) 浪涌 (2 kV) (EN/IEC 61000-4-5) 浪涌 (4 kV) (EN/IEC 61000-4-5) |
|
| 宽度 |
91 mm
|
|
| 高度 |
61 mm
|
|
| 深度 |
122.5 mm
|
|
| 产品重量 |
0.53 kg
|
|
| 网页服务 |
网络服务器
|
|
| 型号 |
LTMR
|
| 符合标准 |
IACS E10
UL 508 CSA C22.2 No 14 EN 60947-4-1 IEC 60947-4-1 |
|
|---|---|---|
| 产品认证 |
CCC
ABS C-Tick NOM CSA RMRoS RINA UL BV KERI DNV GL EAC LROS (Lloyds register of shipping) ATEX |
|
| 防护措施 |
12 x 24 小时（周期） 符合 EN/IEC 60068-2-30
48 小时 符合 EN/IEC 60070-2-11 TH 符合 EN/IEC 60068 |
|
| 耐火及耐异常高温能力 |
650 °C 符合 EN/IEC 60695-2-12
960 °C 符合 UL 94 |
|
| 环境温度 |
-20…60 °C
|
|
| 贮存环境温度 |
-40…80 °C
|
|
| 工作海拔 |
<= 2000 m 不降容
|
|
| 抗冲击、震动性能 |
抗震性能 安装在均匀DIN导轨上: 1 Gn， 5…300 Hz 符合 EN/IEC 60068-2-6
抗震性能 底板安装: 4 gn (5…300 Hz) 符合 EN/IEC 60068-2-6 抗冲击性能 半正弦冲击: 15 gn (11ms) 符合 EN/IEC 60068-2-27 |
|
| IP 防护等级 |
IP20
|
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
519 g
|
|
| 包装1高度 |
7.1 cm
|
|
| 包装1宽度 |
10 cm
|
|
| 包装1长度 |
13.5 cm
|
|
| 包装2的单位类别 |
S02
|
|
| 包装2的数量 |
10
|
|
| 包装2重量 |
5.512 kg
|
|
| 包装2高度 |
15 cm
|
|
| 包装2宽度 |
30 cm
|
|
| 包装2长度 |
40 cm
|
