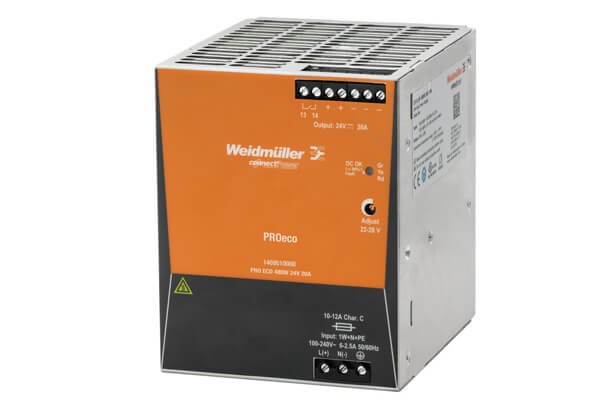

1469510000 PRO ECO 480W 24V 20A 电源, 开关电源模块, 24 V

Category:

1469510000 PRO ECO 480W 24V 20A 电源, 开关电源模块, 24 V

Specification:

类型 PRO ECO 480W 24V 20A
订货号 1469510000
版本 电源, 开关电源模块, 24 V
宽度 100 mm
宽度 (英寸) 3.937 inch
高度 125 mm
高度 (英寸) 4.921 inch
120 mm
深度 (英寸) 4.724 inch
净重 1,557 g
最低存放温度. -40 °C
最低操作温度 -25 °C
最高存放温度 85 °C
最高操作温度 70 °C
工作温度 -25 °C…70 °C
存储温度 -40 °C…85 °C
AC 输入电压范围 85…264 V AC (降额 @ 100 V AC)
交流电流损耗 2,37 A @ 230 V AC / 5,2 A @ 110 V AC
建议后备熔丝 6 A / DI,,熔断器
16 A, Char. B,断路器
6…8 A, Char. C, 断路器
接线方式 螺钉联接
浪涌电流 最大值5 A
直流电流损耗 1,55 A @ 370 V DC / 4,65 A @ 120 V DC
输入熔断器(内置)
输入电压范围 直流 80…370 V DC ( 降额 @ 120 V DC)
输入过压保护 压敏电阻
输入频率 47…63 Hz
频率范围 交流 47…63 Hz
额定输入电压 100…240 V AC (宽范围输入)
上升时间 ≤ 100 ms
反向电压保护
可拼接 是,最大值3
容性负载 无限制
接线方式 螺钉联接
残余波纹, 切换峰值电流 < 50 mVSS @ 24 V DC, I额定
输出功率 480 W
输出电压 24 V
输出电压 22…28 V (可使用电位计调节)
过载保护
连续输出电流 @ U额定 20 A @ 55 °C, 15 A @ 70 °C
额定输出电压 24 V DC ± 1 %
额定输出电流,针对 U额定 20 A @ 55 °C
AC 故障桥接时间 @ I额定 > 20 ms @ 230 V AC / > 20 ms @ 115 V AC
MTBF > 500,000 h 符合标准 IEC 61709 (SN29500)
信号装置 绿色 LED (U输出 > 21.6 V DC), 黄色 LED (I输出 > 90% I额定 典型值 ), 红色 LED (过载, 过热, 短路, U输出 < 20.4 V DC)
允许的最大空气湿度(操作) 5 %…95 % RH
功率因数(约) > 0.98 @ 230 V AC / > 0.98 @ 115 V AC
功率损耗, 空载 5 W
功率损耗, 额定负载 43 W
外壳规格 金属,耐腐蚀
安装位置、安装提示 在导轨 TS 35 上
工作温度 -25 °C…70 °C
效率 91%
最大接地泄漏电流 3.5 mA
短路保护
负载反向电压保护 30…35 V DC
过热保护
防护等级 IP20
