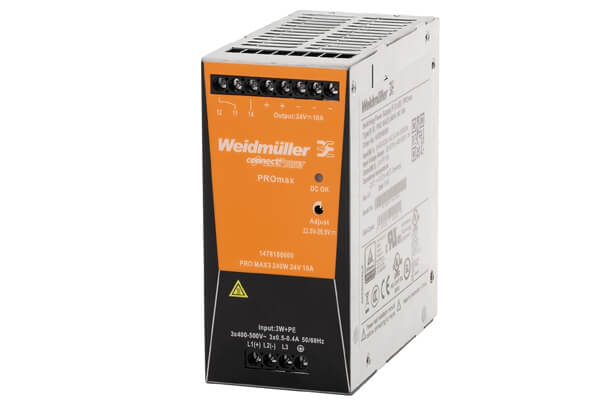

1478180000 PRO MAX3 240W 24V 10A P电源, 开关电源模块, 24 V
Specification：
| 类型 | PRO MAX3 240W 24V 10A |
| 订货号 | 1478180000 |
| 版本 | 电源, 开关电源模块, 24 V |
| 宽度 | 60 mm |
| 宽度 (英寸) | 2.362 inch |
| 高度 | 130 mm |
| 高度 (英寸) | 5.118 inch |
| 深 | 125 mm |
| 深度 (英寸) | 4.921 inch |
| 净重 | 1,322 g |
| 操作温度下的湿度 | 5…95 %, 无凝结 |
| 最低存放温度. | -40 °C |
| 最低操作温度 | -25 °C |
| 最高存放温度 | 85 °C |
| 最高操作温度 | 70 °C |
| 工作温度 | -25 °C…70 °C |
| 存储温度 | -40 °C…85 °C |
| AC 输入电压范围 | 3 x 320…3 x 575 V AC / 2 x 360…2 x 575 V AC |
| 交流电流损耗 | 0,35A @ 3*500 VAC / 0,4A @ 3*400 VAC |
| 建议后备熔丝 | 3 – 5A，Char, C，断路器 |
| 待机功耗, 最大值 | 1 W |
| 接线方式 | 螺钉联接 |
| 浪涌电流 | 最大值15 A |
| 直流电流损耗 | 0.35 A @ 800 V DC / 0.6 A @ 450 V DC |
| 输入熔断器（内置） | 是 |
| 输入电压范围 直流 | 450…800 V DC (max. 500 V DC根据UL508) |
| 输入过压保护 | 压敏电阻 |
| 频率范围 交流 | 45…65 Hz |
| 额定输入电压 | 3 x 400…3 x 500 V AC (宽范围输入) |
| 反向电压保护 | 是 |
| 可拼接 | 是，最大值5 |
| 备用容量 @ U额定 | 12 A (1 min), 15 A (4s) |
| 接线方式 | 螺钉联接 |
| 残余波纹, 切换峰值电流 | < 50 mVss @ UNenn, Full Load |
| 载流量 (脉冲) @ U额定 | 30 A (2ms) |
| 输出功率 | 240 W |
| 输出电压 | 24 V |
| 输出电压 | 22.5…29.5 V (可使用电位计调节) |
| 连续输出电流 @ U额定 | 12 A @ 45°C, 7,5 A @ 70°C |
| 额定输出电压 | 24 V DC ± 1 % |
| 额定输出电流，针对 U额定 | 10 A @ 60 °C |
| AC 故障桥接时间 @ I额定 | 最小值20 ms |
| MTBF | >500.000h (25°C, IEC 61709 (SN29500)) |
| 功率因数（约） | > 0.85 @ 3*400 V AC |
| 功率损耗, 空载 | 4.8 W |
| 功率损耗, 额定负载 | 22.3 W |
| 启动 | ≥ -40 °C |
| 外壳规格 | 金属，耐腐蚀 |
| 安装位置、安装提示 | TS35安装导轨的水平方向 顶部 50 mm 间隙 & 底部用于空气循环 可以并排安装，不留间隙。 |
| 工作温度 | -25 °C…70 °C |
| 操作显示 | 红色/绿色 LED 及继电器 (≥21.6 V DC时 LED 为绿色, 继电器吸合/ ≤20.6 时 LED 为红色, 继电器释放) |
| 效率 | 91.5% |
| 最大接地泄漏电流 | 3.5 mA |
| 电流限值 | > 120 % I额定 |
| 短路保护 | 是 |
| 系列切换能力 | 是 |
| 负载反向电压保护 | 30…35 V DC |
| 过压等级 | III |
| 防护等级 | IP20 |
| 降额 | > 60°C / 75% @ 70°C |
| 操作温度下的湿度 | 5…95 %, 无凝结 |
| 污染等级 | 2 |
| 绝缘电压 输出对地 | 0.5 kV |
| 绝缘电压，输出/对地 | 3.5 kV |
| 输入/输出绝缘电压 | 4 kV |
| 过压等级 | III |
| 防护等级 | I，带 PE 连接 |
