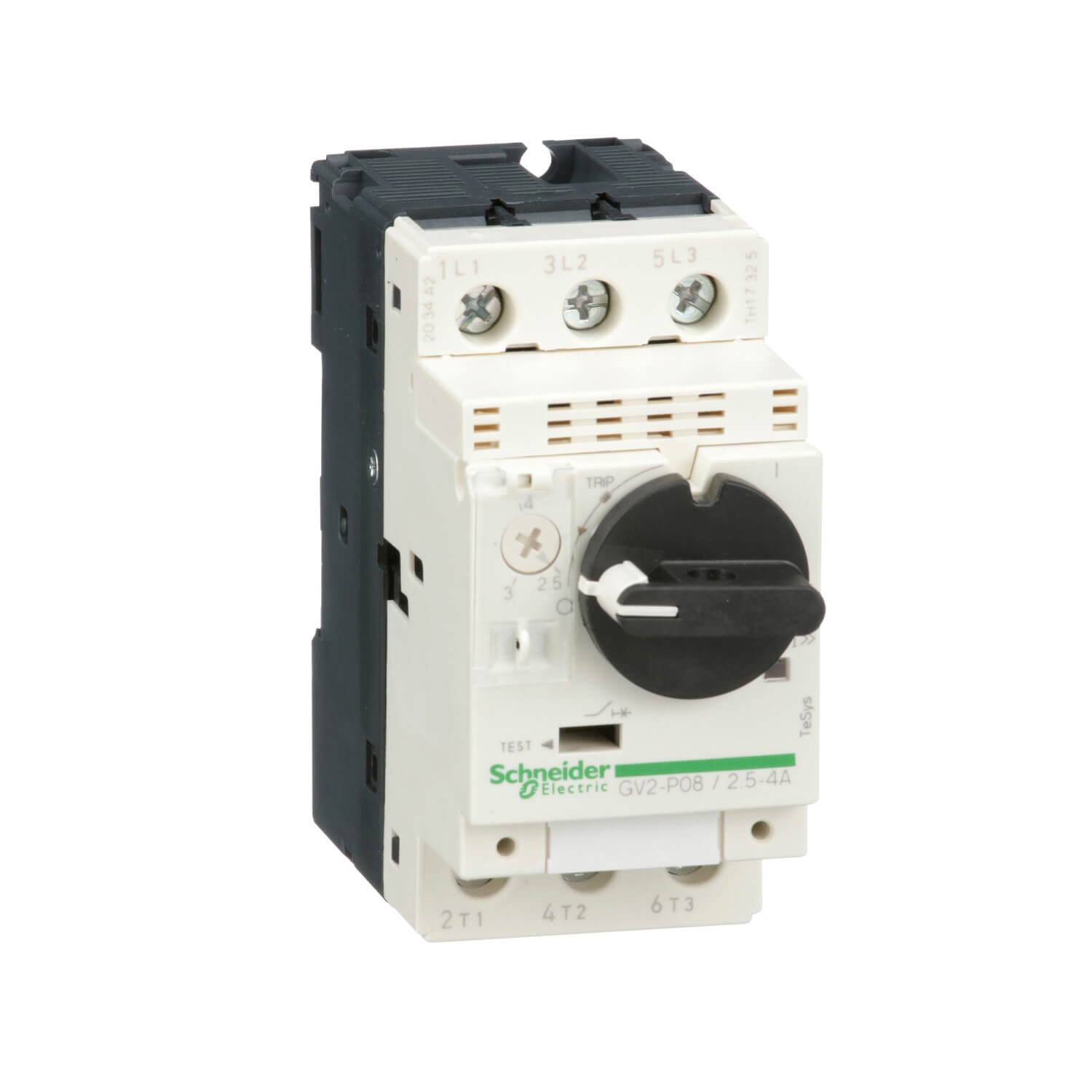

GV2P08 TeSys GV2 P 电动机热磁断路器, 旋钮(控制), 热脱口范围: 2.5…4 A, 螺钉夹紧端子
Specification:
| 产品系列 |
TeSys
|
|
|---|---|---|
| 产品名称 |
TeSys GV2
|
|
| 产品短名 |
GV2P
|
|
| 产品应用 |
电动机保护
|
|
| 脱扣器类型 |
热磁式
|
| 极数 |
3P
|
|
|---|---|---|
| 网络类型 |
AC
|
|
| 使用类别 |
AC-3 符合 IEC 60947-4-1
AC类 符合 IEC 60947-2 |
|
| 网络频率 |
50/60 Hz 符合 IEC 60947-4-1
|
|
| 固定模式 |
35 mm DIN 导轨: clipped
面板: 螺钉式 (with 2 x M4 screws) |
|
| 操作位置 |
任何位置
|
|
| 电动机功率 (kW) |
1.1 kW 在…上 400/415 V AC 50/60 Hz
1.5 kW 在…上 500 V AC 50/60 Hz 2.2 kW 在…上 690 V AC 50/60 Hz |
|
| 分断能力 |
100 kA Icu 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2
100 kA Icu 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2 100 kA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 100 kA Icu 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 8 kA Icu 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2 |
|
| 额定使用短路分断能力[Ics] |
100 % 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2
100 % 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 100 % 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2 100 % 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 100 % 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2 |
|
| 控制类型 |
旋钮
|
|
| 额定电流 [In] |
4 A
|
|
| thermal protection adjustment range |
2.5…4 A
|
|
| 电磁脱扣电流 |
51 A
|
|
| 额定工作电压 [Ue] |
690 V AC 50/60 Hz 符合 IEC 60947-2
|
|
| 额定绝缘电压 [Ui] |
690 V AC 50/60 Hz 符合 IEC 60947-2
|
|
| 约定发热电流 [Ith] |
4 A 符合 IEC 60947-4-1
|
|
| 额定冲击耐受电压 [Uimp] |
6 kV 符合 IEC 60947-2
|
|
| 每极功耗 |
2.5 W
|
|
| 机械寿命 |
100000 次
|
|
| 电气寿命 |
100000 次 适用 AC-3 在…上 440 V
|
|
| maximum operating rate |
25 次/小时
|
|
| 额定负载 |
连续 符合 IEC 60947-4-1
|
|
| 接线能力 |
螺栓紧固 2 电缆 1…6 mm² 硬线
螺栓紧固 2 电缆 1.5…6 mm² 软线 不带 螺栓紧固 2 电缆 1…4 mm² 软线 带 |
|
| 紧固扭矩 |
1.7 N.m 在…上 螺栓紧固
|
|
| 隔离功能 |
适用 符合 IEC 60947-1
|
|
| 缺相敏感性 |
是 符合 IEC 60947-4-1
|
|
| 高度 |
89 mm
|
|
| 宽度 |
45 mm
|
|
| 深度 |
97 mm
|
| 符合标准 |
EN/IEC 60947-2
EN/IEC 60947-4-1 UL 60947-4-1 DIN 3852-Y |
|
|---|---|---|
| 产品认证 |
IECEE CB Scheme
UL CSA CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL RINA |
|
| 防护措施 |
TH
|
|
| IP 保护等级 |
IP20 符合 IEC 60529
|
|
| IK 保护等级 |
IK04
|
|
| 环境温度 |
-20…60 °C
|
|
| 贮存环境温度 |
-40…80 °C
|
|
| 耐火及耐异常高温能力 |
960 °C 符合 IEC 60695-2-1
|
|
| 工作海拔 |
2000 m
|
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
325 g
|
|
| 包装1高度 |
4.6 cm
|
|
| 包装1宽度 |
9.3 cm
|
|
| 包装1长度 |
10 cm
|
|
| 包装2的单位类别 |
S02
|
|
| 包装2的数量 |
20
|
|
| 包装2重量 |
6.808 kg
|
|
| 包装2高度 |
15 cm
|
|
| 包装2宽度 |
30 cm
|
|
| 包装2长度 |
40 cm
|
|
| 包装3的单位类别 |
P06
|
|
| 包装3的数量 |
320
|
|
| 包装3重量 |
119.78 kg
|
|
| 包装3高度 |
80 cm
|
|
| 包装3宽度 |
80 cm
|
|
| 包装3长度 |
60 cm
|
| 产品类型 |
Green Premium 产品
|
|
|---|---|---|
| 欧盟ROHS指令 |
符合
欧盟ROHS声明 |
|
| 无汞 |
是
|
|
| RoHS 豁免信息 | ||
| 中国 ROHS 管理办法 |
中国 ROHS 声明
中国 ROHS 管控范畴之外的产品。物质声明报告 |
|
| 环境披露 | ||
| WEEE |
该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
|
