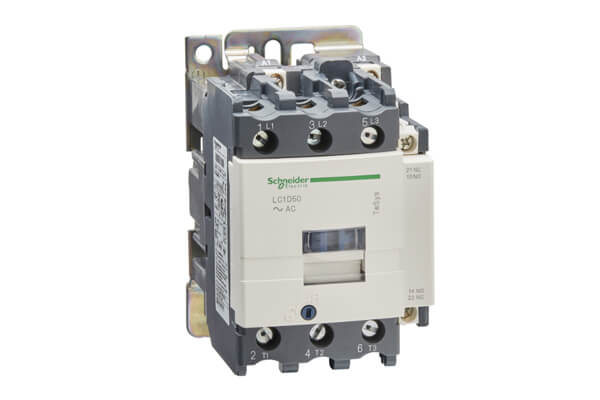

LC1D50U7 TeSys D 三极接触器 – 50 A – 240 V – 50/60Hz
Specification：
| 产品系列 |
TeSys
|
|
|---|---|---|
| 产品名称 |
D
|
|
| 产品类型 |
接触器
|
|
| 产品短名 |
LC1D
|
|
| 接触器应用领域 |
应用于接通分断正常启动的鼠笼电机
应用于功率因数大于等于0.95的交流负载中 |
|
| 使用类别 |
AC-3
AC-1 |
|
| 极数 |
3P
|
|
| power pole contact composition |
3 NO
|
|
| 额定工作电流 [Ie] |
50 A 60 °C) 在…上 <= 440 V AC AC-1 适用 电源回路
80 A 60 °C) 在…上 <= 440 V AC AC-3 适用 电源回路 |
|
| 控制回路电压 |
240 V AC 50/60 Hz
|
|
| 辅助触点类型 |
1 NO + 1 NC
|
| 额定工作电压 [Ue] |
电源回路: <= 690 V AC 25…400 Hz
电源回路: <= 300 V DC |
|
|---|---|---|
| 电动机功率 (kW) |
30 kW 在…上 500 V AC 50/60 Hz
25 kW 在…上 415 V AC 50/60 Hz 30 kW 在…上 440 V AC 50/60 Hz 15 kW 在…上 220/240 V AC 50/60 Hz 22 kW 在…上 380/400 V AC 50/60 Hz 33 kW 在…上 660/690 V AC 50/60 Hz |
|
| 电气寿命 |
1.2 M次 80 A AC-1 Ue条件下 <= 440 V
1.5 M次 50 A AC-3 Ue条件下 <= 440 V 2 M次 35 A AC-3 Ue条件下 660/690 V |
|
| 机械寿命 |
6 M次
|
|
| 最大操作频率 |
3600 次/小时 在…上 <60 °C
|
|
| 动作时间 |
20…26 ms 闭合
8…12 ms 分断 |
|
| 控制电压限额 |
释放: 0.3…0.6 Uc 在…上 50/60 Hz 60 °C)
运行: 0.8…1.1 Uc 在…上 50 Hz 60 °C) 运行: 0.85…1.1 Uc 在…上 60 Hz 60 °C) |
|
| (~50Hz保持)功耗 (VA) |
26 VA 60 Hz 0.3 20 °C)
26 VA 50 Hz 0.3 20 °C) |
|
| 约定发热电流 [Ith] |
10 A 在…上 <60 °C 适用 信号回路
80 A 在…上 <60 °C 适用 电源回路 |
|
| 平均阻抗 |
1.5 mΩ – Ith 80 A 50 Hz 适用 电源回路
|
|
| 热消散 |
6…10 W 在…上 50/60 Hz
|
|
| 额定短时耐受电流 [Icw] |
400 A 在…上 <40 °C – 10 s 适用 电源回路
810 A 在…上 <40 °C – 1 s 适用 电源回路 84 A 在…上 <40 °C – 10 分钟 适用 电源回路 208 A 在…上 <40 °C – 1 分钟 适用 电源回路 100 A – 1 s 适用 信号回路 120 A – 500 ms 适用 信号回路 140 A – 100 ms 适用 信号回路 |
|
| 与继电器配合使用的熔丝 |
10 A gG 适用 信号回路 符合 IEC 60947-5-1
100 A gG 在…上 <= 690 V 配合 1 型 适用 电源回路 100 A gG 在…上 <= 690 V 配合 2 型 适用 电源回路 |
|
| 过电压类别 |
III
|
|
| 额定绝缘电压 [Ui] |
信号回路: 690 V 符合 IEC 60947-1
电源回路: 1000 V 符合 IEC 60947-4-1 |
|
| 浪涌抑制模块 |
无内置浪涌抑制模块
|
|
| 辅助触点类型 |
类型 机械连接 1 NO + 1 NC 符合 IEC 60947-5-1
类型 与主触头状态成镜像 1 NC 符合 IEC 60947-4-1 |
|
| 信号回路频率 |
25…400 Hz
|
|
| 最小开关电流 [Imin] |
5 mA 适用 信号回路
|
|
| 不重迭时间 |
1.5 ms 失电 NC及NO触点之间
1.5 ms 得电 NC及NO触点之间 |
|
| 绝缘电阻 |
> 10 MΩ 适用 信号回路
|
|
| 安装方式 |
导轨安装
底板安装 |
|
| 接线能力 |
控制回路: 螺栓紧固 1 1…4 mm² 电缆选型: 软线 不带篐线端子
控制回路: 螺栓紧固 2 1…4 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺栓紧固 1 1…4 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺栓紧固 2 1…4 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 软线 带篐线端子 电源回路: 接线端 1 2.5…25 mm² 接线片外径Ø: 13 mm 电缆选型: 软线 不带篐线端子 电源回路: 接线端 2 2.5…16 mm² 接线片外径Ø: 13 mm 电缆选型: 软线 不带篐线端子 电源回路: 接线端 1 2.5…25 mm² 接线片外径Ø: 13 mm 电缆选型: 软线 带篐线端子 电源回路: 接线端 2 2.5…10 mm² 接线片外径Ø: 13 mm 电缆选型: 软线 带篐线端子 电源回路: 接线端 1 2.5…25 mm² 接线片外径Ø: 13 mm 电缆选型: 硬线 不带篐线端子 电源回路: 接线端 2 2.5…16 mm² 接线片外径Ø: 13 mm 电缆选型: 硬线 不带篐线端子 |
|
| 紧固扭矩 |
控制回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口
控制回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 电源回路: 5 N.m 通过 螺栓紧固 用螺丝刀 Ø 6…8 mm 一字 电源回路: 5 N.m 通过 电缆连接器 用螺丝刀 Ø 8 一字 螺丝: M6 电源回路: 5 N.m 通过 电缆连接器 用螺丝刀 No 3 十字螺丝 螺丝: M6 |
|
| 高度 |
127 mm
|
|
| 宽度 |
75 mm
|
|
| 深度 |
119 mm
|
|
| 控制回路特性 |
AC 在…上 50/60 Hz
|
|
| 额定冲击耐受电压 [Uimp] |
6 kV 符合 IEC 60947
|
|
| safety cover |
无
|
|
| (~50Hz吸合)功耗 (VA) |
245 VA 60 Hz 0.75 20 °C)
245 VA 50 Hz 0.75 20 °C) |
|
| 产品重量 |
1.4 kg
|
|
| 接触器兼容特性 |
M2
|
|
| 型号 |
LC1D
|
| 符合标准 |
IEC 60947-4-1
GB 14048.4 |
|
|---|---|---|
| 产品认证 |
CCC
|
|
| 污染等级 |
3
|
|
| 防护措施 |
TH 符合 IEC 60068-2-30
|
|
| IP 保护等级 |
IP2x 前面板 主回路适用 符合 IEC 60529
|
|
| 运行温度 |
-40…60 °C
|
|
| 贮存环境温度 |
-60…80 °C
|
|
| 周围空气温度 |
60…70 °C （Uc下允许）
|
|
| 工作海拔 |
3000 m 无
|
|
| 耐火及耐异常高温能力 |
850 °C 符合 IEC 60695-2-11
|
|
| 抗冲击、震动性能 |
抗震性能 触头打开 (2 gn (5…300 Hz)) 符合 IEC 60068-2-6
抗冲击性能 11 ms 触头打开 (8 gn) 符合 IEC 60068-2-27 抗冲击性能 11 ms 触头闭合状态 (10 gn) 符合 IEC 60068-2-27 抗震性能 触头闭合状态 (3 gn (5…300 Hz)) 符合 IEC 60068-2-6 |
|
| 质量标识 |
CE 声明
|
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
1.327 kg
|
|
| 包装1高度 |
14.2 cm
|
|
| 包装1宽度 |
11.1 cm
|
|
| 包装1长度 |
14.5 cm
|
