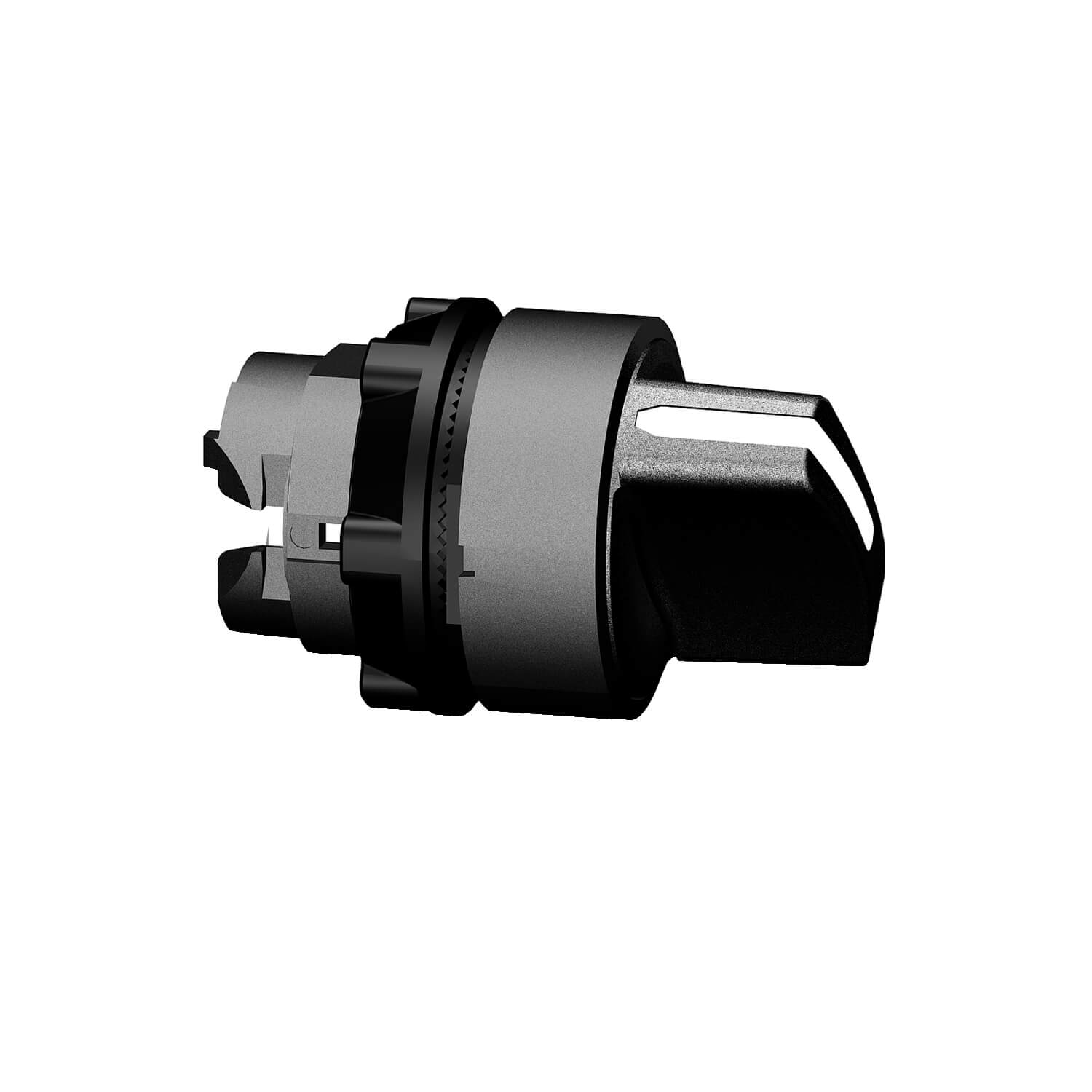

ZB5AD2 选择开关头 – 2 位 – Ø 22 – 黑
Specification:
| 产品系列 |
Harmony XALF
Harmony XB5 |
|
|---|---|---|
| 产品类型 |
选择开关头部
|
|
| 产品短名 |
ZB5
|
|
| 边框材料 |
Dark grey plastic
|
|
| 安装直径 |
22 mm
|
|
| 操纵头类型 |
标准
|
|
| 每件单独销售数量 |
1
|
|
| 信号单元头部形状 |
圆形
|
|
| 操作头类型 |
锁定
|
|
| 操纵杆外形 |
黑色 短柄
|
|
| 操作头位置信息 |
2 位 90°
|
| CAD 总宽度 |
29 mm
|
|
|---|---|---|
| CAD 总高度 |
29 mm
|
|
| CAD 总深度 |
46 mm
|
|
| 产品重量 |
0.017 kg
|
|
| 机械寿命 |
1000000 次
|
|
| 站名称 |
XALD 1至5个开孔
XALK 2至5个开孔 |
|
| 电气组成代码 |
C3 适用 <6 触点 使用 单个 块 内 前端安装
C4 适用 <6 触点 使用 单和双 块 内 前端安装 C5 适用 <5 触点 使用 单个 块 内 前端安装 C6 适用 <5 触点 使用 单和双 块 内 前端安装 C7 适用 <4 触点 使用 单个 块 内 前端安装 C8 适用 <4 触点 使用 单和双 块 内 前端安装 C11 适用 <3 触点 使用 单个 块 内 前端安装 C15 适用 <1 触点 使用 单个 块 内 前端安装 SF1 适用 <3 触点 使用 单个 块 内 前端安装 SR1 适用 <3 触点 使用 单个 块 内 背面安装 |
|
| 设备简介 |
基本要素
|
| 保护处理 |
TH
|
|
|---|---|---|
| 贮存环境温度 |
-40…70 °C
|
|
| 运行温度 |
-40…70 °C
|
|
| 过电压种类 |
Class II 符合 IEC 60536
|
|
| IP 保护等级 |
IP67 符合 IEC 60529
IP69 符合 IEC 60529 IP69K |
|
| NEMA防护等级 |
NEMA 13
NEMA 4X |
|
| 高压垫圈阻抗 |
7000000 Pa 在…上 55 °C, 距离: 0.1 m
|
|
| IK 保护等级 |
IK06 符合 IEC 50102
|
|
| 符合标准 |
JIS C8201-5-1
CSA C22.2 No 14 UL 508 EN/IEC 60947-1 EN/IEC 60947-5-4 EN/IEC 60947-5-1 JIS C8201-1 |
|
| 产品认证 |
GL
CSA BV DNV RINA LROS (Lloyds register of shipping) 列出的 UL |
|
| 抗振动 |
5 gn (f= 2…500 Hz) 符合 IEC 60068-2-6
|
|
| 抗冲击 |
30 gn (持续时间 = 18 ms) 适用 半正弦冲击 符合 IEC 60068-2-27
50 gn (持续时间 = 11 ms) 适用 半正弦冲击 符合 IEC 60068-2-27 |
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
24 g
|
|
| 包装1高度 |
3.3 cm
|
|
| 包装1宽度 |
5.2 cm
|
|
| 包装1长度 |
5.4 cm
|
|
| 包装2的单位类别 |
BB1
|
|
| 包装2的数量 |
5
|
|
| 包装2重量 |
123 g
|
|
| 包装2高度 |
5 cm
|
|
| 包装2宽度 |
26.5 cm
|
|
| 包装2长度 |
3.4 cm
|
|
| 包装3的单位类别 |
S03
|
|
| 包装3的数量 |
200
|
|
| 包装3重量 |
5.304 kg
|
|
| 包装3高度 |
30 cm
|
|
| 包装3宽度 |
30 cm
|
|
| 包装3长度 |
40 cm
|
