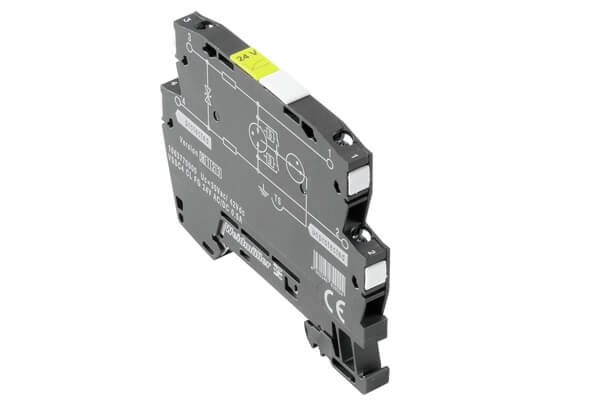

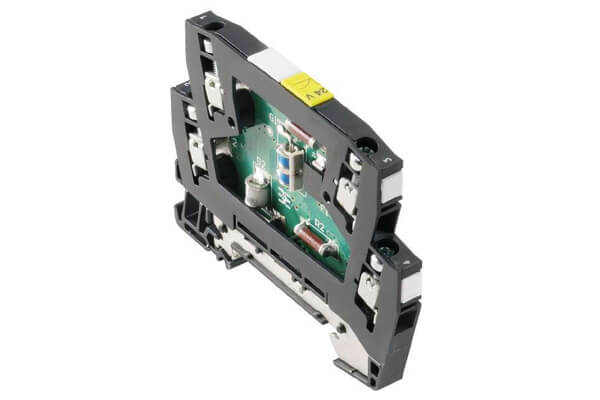

1063730000 VSSC4 CL 24VAC/DC 0.5A 测量控制系统电涌保护器, 24 V, 34 V, 500 mA, IEC 61643-21, HART-compatible

1063730000 VSSC4 CL 24VAC/DC 0.5A 测量控制系统电涌保护器, 24 V, 34 V, 500 mA, IEC 61643-21, HART-compatible

Category:

1063730000 VSSC4 CL 24VAC/DC 0.5A 测量控制系统电涌保护器, 24 V, 34 V, 500 mA, IEC 61643-21, HART-compatible

Specification：

类型 VSSC4 CL 24VAC/DC 0.5A
订货号 1063730000
版本 测量控制系统电涌保护器, 24 V, 34 V, 500 mA, IEC 61643-21, HART-compatible
宽度 6.2 mm
宽度 (英寸) 0.244 inch
高度 76 mm
高度 (英寸) 2.992 inch
深 58.5 mm
深度 (英寸) 2.303 inch
净重 26.6 g
额定电压（交流） 24 V
额定电压（直流） 34 V
电压类型 交流/ 直流
最大持续工作电压，Uc (AC) 30 V
最大持续工作电压 Uc (DC) 42 V
最大放电电流 (8/20 µs) 10 kA
放电电流 In (8/20µs) 导线-PE 2.5 kA
最大放电电流(8/20µs) 线-PE 5 kA
放电电流 In (8/20µs) 导线 – 导线 2.5 kA
最大放电电流(8/20µs) 线-线 5 kA
雷击浪涌电流 Iimp (10/350 µs) 0,5 kA
雷击浪涌电流 Iimp (10/350 µs) 线-PE 0,5 kA
熔丝 0.5 A
标准 IEC 61643-21, HART-compatible
电压保护水平 UP (典型值) < 1000 V
IEC 61643-21等级 C2, C3, D1
信号传输特性 (-3 dB) 3,4 MHz
回路数 1
插入损耗 3,45 MHz
浪涌电流强度 C2 2.5 kA 8/20 µs 5 kV 1.2/50 µs
浪涌电流强度 C3 50 A 10/1000 μs
浪涌电流强度 D1 0.5 kA 10/350 μs
脉冲回复能力 ≤ 150 ms
过载故障模式 模式 2
通道电阻 1.8 Ω 10 %
额定电流 IN 500 mA
