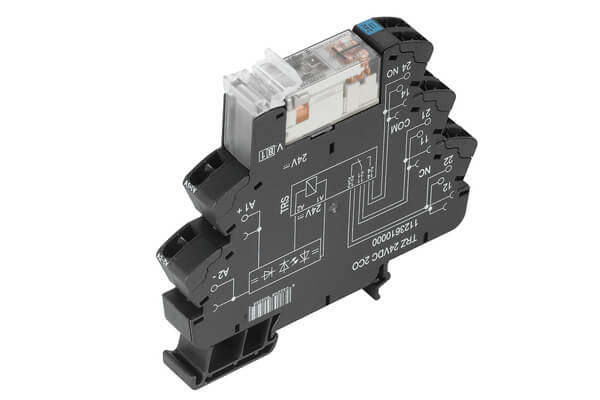

1123610000 TRZ 24VDC 2CO TERMSERIES, 继电器模块, 触点数量: 2, 转换触点 AgNi, 额定控制电压: 24 V DC ±20 %, 持续电流: 8 A, 弹片联接
1123610000 TRZ 24VDC 2CO TERMSERIES, 继电器模块, 触点数量: 2, 转换触点 AgNi, 额定控制电压: 24 V DC ±20 %, 持续电流: 8 A, 弹片联接
Specification：
| 类型 | TRZ 24VDC 2CO |
| 订货号 | 1123610000 |
| 版本 | TERMSERIES, 继电器模块, 触点数量: 2, 转换触点 AgNi, 额定控制电压: 24 V DC ±20 %, 持续电流: 8 A, 弹片联接 |
| 宽度 | 12.8 mm |
| 宽度 (英寸) | 0.504 inch |
| 高度 | 90.5 mm |
| 高度 (英寸) | 3.563 inch |
| 深 | 87.8 mm |
| 深度 (英寸) | 3.457 inch |
| 净重 | 56 g |
| 最低存放温度. | -40 °C |
| 最低操作温度 | -40 °C |
| 最高存放温度 | 85 °C |
| 最高操作温度 | 60 °C |
| 湿度 | 5 至 95% 相对湿度，Tu = 40°C，非冷凝 |
| 工作温度 | -40 °C…60 °C |
| 存储温度 | -40 °C…85 °C |
| 最大环境温度 (工作时) | 60 °C |
| 接线面积 AWG，最小值 | AWG 26 |
| 接线面积 AWG，最大值 | AWG 14 |
| 导线类型 | 铜制硬导线, 铜制软导线 |
| 污染等级 | 2 |
| 高度 | ≤ 2000 m, 高于海平面 |
| 额定控制电压 | 24 V DC ± 20 % |
| 直流额定电流 | 20.5 mA |
| 额定功率 | 495 mW |
| 吸合 / 释放电压, 典型值 | 17 V / 3 V DC |
| 吸合 / 释放电流, 典型值 | 14 mA / 2 mA DC |
| 状态显示 | 绿色 LED |
| 保护电路 | 飞轮二极管, 反极性保护 |
| 替换继电器的线圈电压有别于额定控制电压 | 无 |
| 替换继电器的线圈电压 | 24 V DC |
| 额定开关电压 | 250 V AC |
| 最大开关电压，交流 | 250 V |
| 最大开关电压，直流 | 250 V |
| 持续电流 | 8 A |
| 浪涌电流 | 15 A / 4 s |
| 最大交流开关容量 (阻性) | 2000 VA |
| 最大直流开关容量 (阻性) | 192 W @ 24 V |
| 动作延时 | ≤ 6ms |
| 断开延时 | < 18 ms |
| 最小切换功率 | 1 mA @ 24 V, 10 mA @ 10 V, 100 mA @ 5 V |
| 额定负载下的最大开关频率 | 0.1 Hz |
| 额定电压 | 300 V |
| 过压等级 | III |
| 污染等级 | 2 |
| 防护等级 | IP20 |
| 输入和输出端的绝缘类型 | 增强绝缘 |
| 介电强度，输入/输出 | 3.51 kV有效 /1 分钟 |
| 爬电距离和电气间隙距离输入 – 输出 | ≥ 6 mm |
| 相邻触点的绝缘类型 | 基础绝缘 |
| 相邻触点的介电强度 | 2,5 KVeff / 1 Min. |
| 开放式触点的介电强度 | 1 kVeff / 1 min |
| 安装导轨的介电强度 | 4 kVeff / 1 分钟 |
| 抗冲击耐压 | 6 kV (1.2/50 µs) |
