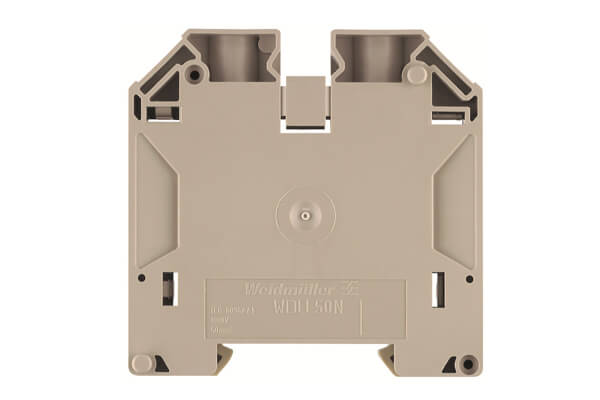

1186630000 直通型接线端子, 螺钉联接, 50 mm², 1000 V, 150 A, 深褐
Specification：
| 类型 | WDU 50N IR |
| 订货号 | 1186630000 |
| 版本 | 直通型接线端子, 螺钉联接, 50 mm², 1000 V, 150 A, 深褐 |
| 宽度 | 18.5 mm |
| 宽度 (英寸) | 0.728 inch |
| 高度 | 70 mm |
| 高度 (英寸) | 2.756 inch |
| 深 | 69.6 mm |
| 深度 (英寸) | 2.74 inch |
| 深度（含 DIN 导轨） | 70.6 mm |
| 最低存放温度. | -25 °C |
| 最高存放温度 | 55 °C |
| 存储温度 | -25 °C…55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| 剥线长度 | 24 mm |
| 压接范围，最大 | 70 mm² |
| 压接范围，最小 | 10 mm² |
| 压接螺钉 | M 6 |
| 导线最大压接面积 AWG | AWG 0 |
| 导线最小压接面积 AWG | AWG 8 |
| 导线连接截面积，单股硬导线，最大 | 16 mm² |
| 导线连接截面积，单股硬导线，最小 | 10 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 50 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 10 mm² |
| 接线截面积，多股线，最大 | 70 mm² |
| 接线截面积，多股线，最小 | 10 mm² |
| 最大压接面积 软导线 | 50 mm² |
| 最大拧紧力矩 | 6 Nm |
| 最小压接面积 软导线 | 10 mm² |
| 最小拧紧力矩 | 3 Nm |
| 测量规 按照 60 947-1 标准 | B10 |
| 联接点数量 | 2 |
| 联接类型 | 螺钉联接 |
| 螺丝刀口尺寸 | TX 20 |
| 连接方向 | 水平进线 |
| 材料 | Wemid |
| 颜色编码 | 深褐 |
| 阻燃等级符合 UL 94 | V-0 |
| 额定横截面 | 50 mm² |
| 额定电压 | 1,000 V |
| 额定电流 | 150 A |
| 最大电流 | 192 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.21 mΩ |
| 功率损耗符合 IEC 60947-7-x | 4.8 W |
| 额定浪涌电压 | 8 kV |
| 污染等级 | 3 |
