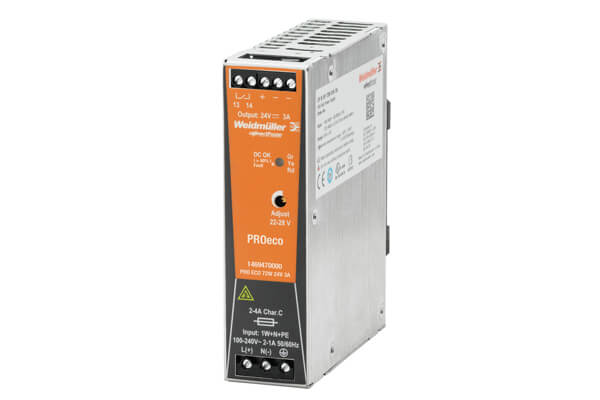

1469470000 PRO ECO 72W 24V 3A 电源, 开关电源模块, 24 V
Specification：
| 类型 | PRO ECO 72W 24V 3A |
| 订货号 | 1469470000 |
| 版本 | 电源, 开关电源模块, 24 V |
| 宽度 | 34 mm |
| 宽度 (英寸) | 1.339 inch |
| 高度 | 125 mm |
| 高度 (英寸) | 4.921 inch |
| 深 | 100 mm |
| 深度 (英寸) | 3.937 inch |
| 净重 | 566 g |
| AC 输入电压范围 | 85…264 V AC (降额 @ 100 V AC) |
| 交流电流损耗 | 0,55 A @ 230 V AC / 1,04 A @ 110 V AC |
| 建议后备熔丝 | 2 A / DI, 安全熔断器 6 A, Char. B, 断路器 2…4 A, Char. C, 断路器 |
| 接线方式 | 螺钉联接 |
| 浪涌电流 | 最大值40 A |
| 直流电流损耗 | 0,22 A @ 370 V DC / 0,68 A @ 120 V DC |
| 输入熔断器（内置） | 是 |
| 输入电压范围 直流 | 80…370 V DC ( 降额 @ 120 V DC) |
| 输入过压保护 | 压敏电阻 |
| 输入频率 | 47…63 Hz |
| 频率范围 交流 | 47…63 Hz |
| 额定输入电压 | 100…240 V AC (宽范围输入) |
| 上升时间 | ≤ 100 ms |
| 反向电压保护 | 是 |
| 可拼接 | 是，最大值5 |
| 容性负载 | 无限制 |
| 接线方式 | 螺钉联接 |
| 残余波纹, 切换峰值电流 | < 50 mVSS @ 24 V DC, I额定 |
| 输出功率 | 72 W |
| 输出电压 | 22…28 V (可使用电位计调节) |
| 输出电压 | 24 V |
| 过载保护 | 是 |
| 连续输出电流 @ U额定 | 3 A @ 55 °C, 2,25 A @ 70 °C |
| 额定输出电压 | 24 V DC ± 1 % |
| 额定输出电流，针对 U额定 | 3 A @ 55 °C |
| AC 故障桥接时间 @ I额定 | > 100 ms @ 230 V AC / > 20 ms @ 115 V AC |
| MTBF | > 500,000 h 符合标准 IEC 61709 (SN29500) |
| 信号装置 | 绿色 LED (U输出 > 21.6 V DC), 黄色 LED (I输出 > 90% I额定 典型值 ), 红色 LED (过载, 过热, 短路, U输出 < 20.4 V DC) |
| 允许的最大空气湿度（操作） | 5 %…95 % RH |
| 功率因数（约） | > 0.5 @ 230 V AC / > 0.53 @ 115 V AC |
| 功率损耗, 空载 | 4 W |
| 功率损耗, 额定负载 | 9.5 W |
| 外壳规格 | 金属，耐腐蚀 |
| 安装位置、安装提示 | 在导轨 TS 35 上 |
| 工作温度 | -25 °C…70 °C |
| 效率 | 87 % |
| 最大接地泄漏电流 | 3.5 mA |
| 短路保护 | 是 |
| 负载反向电压保护 | 30…35 V DC |
| 过热保护 | 是 |
| 防护等级 | IP20 |
