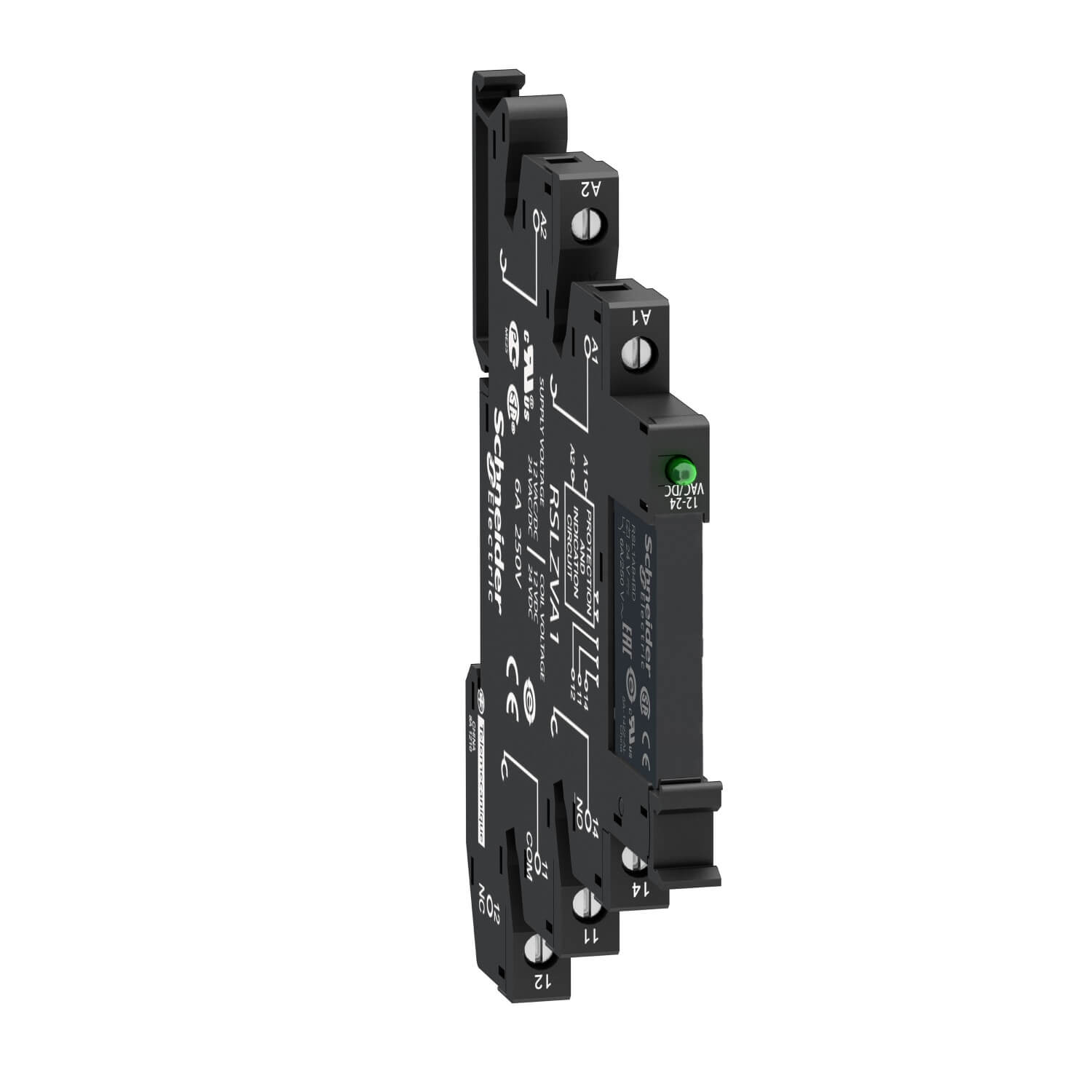

RSL1PVBU RSL接口继电器,24 V AC/DC – 6 A – 螺钉接线
Specification：
| 产品系列 |
Zelio Relay
|
|
|---|---|---|
| 系列号 |
接口继电器
|
|
| 产品类型 |
插入式继电器
|
|
| 产品短名 |
RSL
|
|
| 触点类型 |
1 C/O
|
|
| 触点动作 |
标准
|
|
| 控制回路电压 |
24 V DC
|
|
| 额定负载电流 壳体内 [Ithe] |
6 A 在…上 -40…55 °C
|
|
| LED 状态 |
有
|
|
| 针脚类型 |
平 (PCB 类型)
|
| 固定模式 |
塑料压缩弹簧
|
|
|---|---|---|
| 平均电阻 |
3390 Ω 电网: DC 在…上 23 °C +/- 10 %
|
|
| 额定绝缘电压 [Ui] |
250 V 符合 EN/IEC
277 V 符合 cUL |
|
| 额定冲击耐受电压 [Uimp] |
6 kV 符合 IEC
|
|
| 触点材料 |
银合金(AgSnO2)
|
|
| 额定工作电流 [Ie] |
6 A 1 C/O (AC-1/DC-1) 符合 IEC/UL
|
|
| 最小开关电流 |
100 mA
|
|
| 最大开关电压 |
277 V
|
|
| 最小通断容量 [Umin] |
12 V
|
|
| 最大开关能力 |
1500 VA
150 W |
|
| 最小开关能力 |
120 mW
|
|
| 工作额定值 |
<=72000次/小时 无负荷
<=360次/小时 欠载 |
|
| 机械寿命 |
10000000 次
|
|
| 电气寿命 |
60000 周期 适用 阻性（负载） 量, 6 A 在…上 250 V, AC-1
|
|
| 动作时间 |
5 ms 复位
12 ms |
|
| 标识 |
CE
|
|
| 保护种类 |
RT III
|
|
| 测试水平 |
A 级
|
|
| 操作位置 |
任何位置
|
|
| 高度 |
78.6 mm
|
|
| 宽度 |
6.2 mm
|
|
| 深度 |
95 mm
|
|
| ISO n°1端子 |
(A1-A2)CO
(11-12-14)OC |
|
| 每件单独销售数量 |
10
|
|
| 产品重量 |
0.029 kg
|
|
| 负载电流 |
6 A 在…上 250 V AC 0.5 mm 安装距离
|
|
| 平均消耗，单位为W |
0.17 W, DC
|
|
| 压降阀值 |
>= 0.05 Uc
|
|
| 接触端点布置 |
单独
|
|
| 接线能力 |
螺钉连接器, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) 软线 带篐线端子
螺钉连接器, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) 硬线 不带篐线端子 |
|
| 紧固扭矩 |
< 0.5 N.m 适用 M2.5 螺钉
|
|
| 安全可靠的数据 |
B10d = 60000
|
|
| 控制类型 |
无按钮
|
|
| 安装方式 |
35 mm DIN 导轨
|
|
| 设备简介 |
产品（非零部件）
|
| 输入电压 |
24 V AC/DC (输入电压极限: 21.6…28.8 V)
|
|
|---|---|---|
| 绝缘性能 |
1000 V AC 触头之间
4000 V AC 线圈和触头之间 |
|
| 符合标准 |
CSA C22.2 No 14
UL 508 EN/IEC 61810-1 |
|
| 产品认证 |
UL
GOST CSA |
|
| 贮存环境温度 |
-40…85 °C
|
|
| 抗振动 |
10 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)10个周期，非工作中 符合 EN/IEC 60068-2-6
5 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)工作中，10次循环 符合 EN/IEC 60068-2-6 |
|
| IP 保护等级 |
IP40 符合 EN/IEC 60529
|
|
| 抗冲击 |
10 gn (持续时间 = 11 ms) 适用 运行期间 符合 EN/IEC 60068-2-27
5 gn (持续时间 = 11 ms) 适用 非运行 符合 EN/IEC 60068-2-27 |
|
| 环境温度 |
-40…55 °C
|
| 包装1的重量 |
0.030 kg
|
|
|---|---|---|
| 包装1高度 |
0.070 dm
|
|
| 包装1宽度 |
0.800 dm
|
|
| 包装1长度 |
0.970 dm
|
