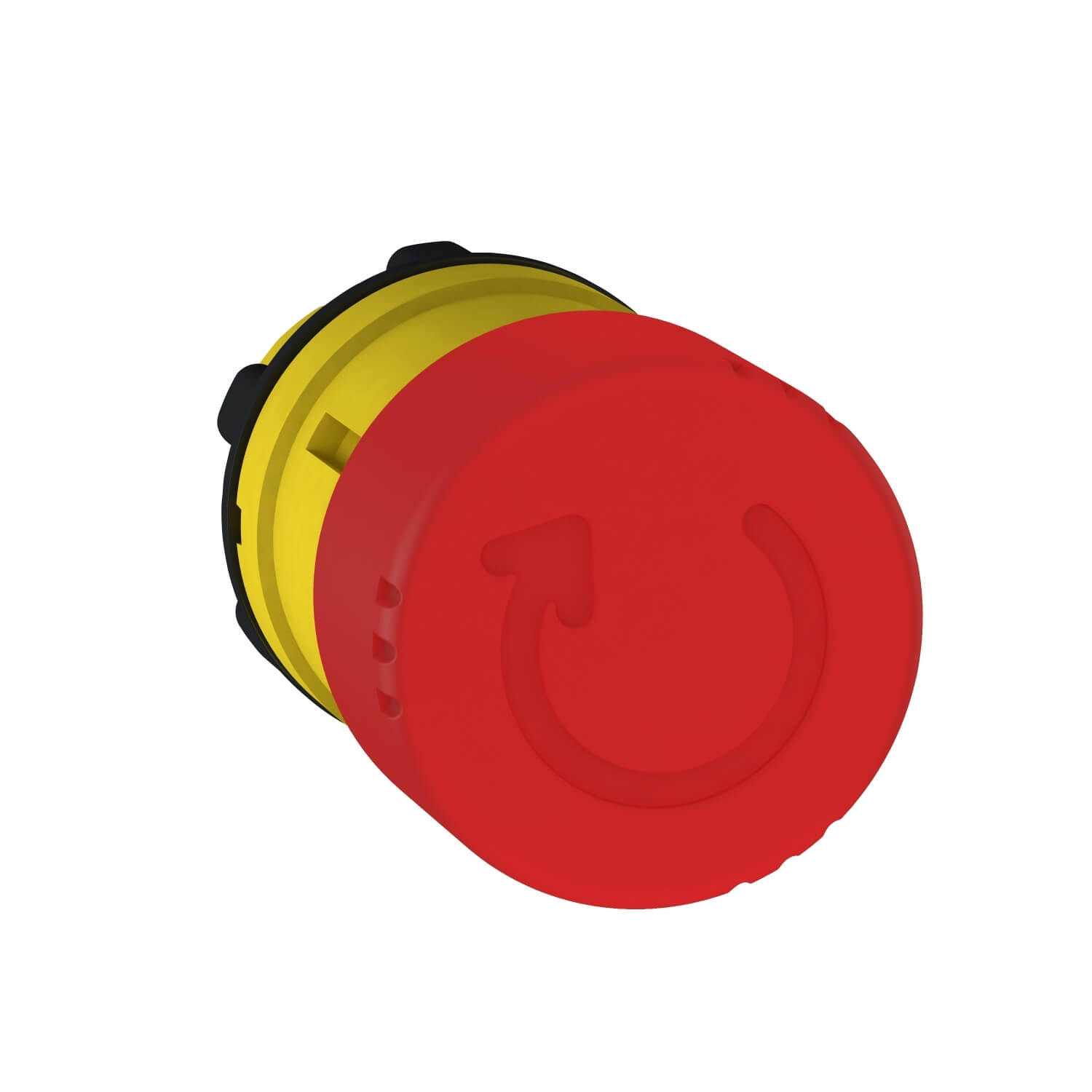

ZB5AS834 圆形紧急停机蘑菇头 Ø 30 – 旋转释放 – Ø 22 – 红
Specification：
| 产品系列 |
Harmony XB5
|
|
|---|---|---|
| 产品类型 |
头部
|
|
| 产品功能 |
紧急停止按钮
|
|
| 产品短名 |
ZB5
|
|
| 边框材料 |
Dark grey plastic
|
|
| 操纵头类型 |
标准
|
|
| 安装直径 |
22 mm
|
|
| 每件单独销售数量 |
1
|
|
| 信号单元头部形状 |
圆形
|
|
| 操作头类型 |
触发作用和机械锁定
|
|
| 复位 |
旋转复位
|
|
| 操纵杆外形 |
红色 蘑菇头 Ø 30 mm, 未标记
|
|
| 设备简介 |
基本要素
|
| CAD 总宽度 |
30 mm
|
|
|---|---|---|
| CAD 总高度 |
30 mm
|
|
| CAD 总深度 |
57 mm
|
|
| 产品重量 |
0.042 kg
|
|
| 机械寿命 |
300000 次
|
|
| 站名称 |
XALD 1至5个开孔
XALK 1至5个开孔 |
|
| 电气组成代码 |
C7 适用 <4 触点 使用 单个 块 内 前端安装
C8 适用 <4 触点 使用 单和双 块 内 前端安装 C11 适用 <3 触点 使用 单个 块 内 前端安装 C15 适用 <1 触点 使用 单个 块 内 前端安装 SF1 适用 <3 触点 使用 单个 块 内 前端安装 SR1 适用 <3 触点 使用 单个 块 内 背面安装 C10 适用 <4 触点 使用 单和双 块 内 前端安装 |
| 保护处理 |
TH
|
|
|---|---|---|
| 贮存环境温度 |
-40…70 °C
|
|
| 运行温度 |
-40…70 °C
|
|
| 过电压种类 |
Class II 符合 IEC 60536
|
|
| IP 保护等级 |
IP66 符合 IEC 60529
IP67 IP69 IP69K |
|
| NEMA防护等级 |
NEMA 13
NEMA 4X |
|
| 高压垫圈阻抗 |
7000000 Pa 在…上 55 °C, 距离: 0.1 m
|
|
| IK 保护等级 |
IK03 符合 IEC 50102
|
|
| 符合标准 |
IEC 60364-5-53
EN/IEC 60947-5-5 GB 14048.5 JIS C8201-5-1 EN/IEC 60947-5-4 EN/IEC 60947-1 EN/ISO 13850 UL 508 EN/IEC 60204-1 EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-1 |
|
| 产品认证 |
RINA
CSA GL BV LROS (Lloyds register of shipping) DNV 列出的 UL |
|
| 抗振动 |
5 gn (f= 2…500 Hz) 符合 IEC 60068-2-6
|
|
| 抗冲击 |
30 gn (持续时间 = 18 ms) 适用 半正弦冲击 符合 IEC 60068-2-27
50 gn (持续时间 = 11 ms) 适用 半正弦冲击 符合 IEC 60068-2-27 |
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
39 g
|
|
| 包装1高度 |
4.5 cm
|
|
| 包装1宽度 |
5.4 cm
|
|
| 包装1长度 |
8.8 cm
|
|
| 包装2的单位类别 |
S03
|
|
| 包装2的数量 |
100
|
|
| 包装2重量 |
4.395 kg
|
|
| 包装2高度 |
30 cm
|
|
| 包装2宽度 |
30 cm
|
|
| 包装2长度 |
40 cm
|
|
| 包装3的单位类别 |
P06
|
|
| 包装3的数量 |
800
|
|
| 包装3重量 |
45.404 kg
|
|
| 包装3高度 |
77 cm
|
|
| 包装3宽度 |
60 cm
|
|
| 包装3长度 |
80 cm
|
