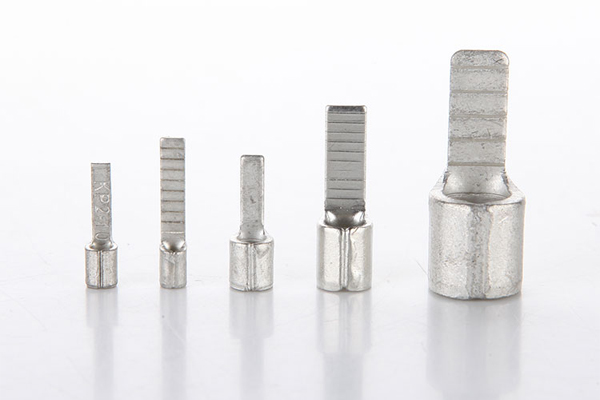

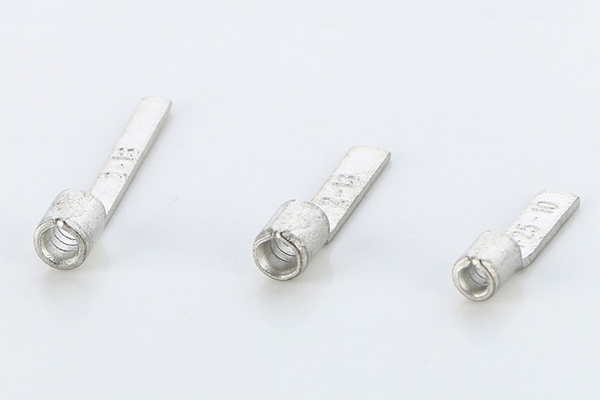

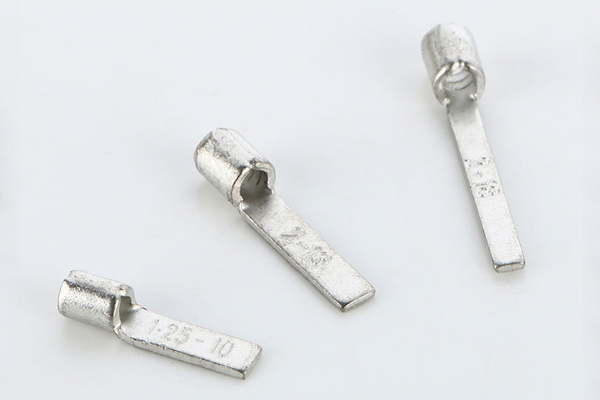

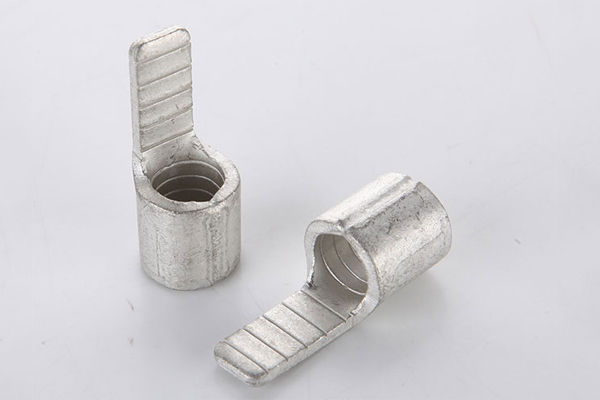

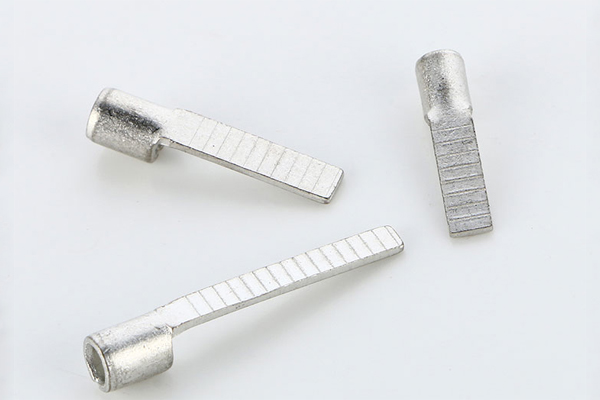

Flat Blade Terminals Non-insulated Wire Connector BDBN

Category:

Non-Insulated Flat Blade Terminals Electrical Crimp Terminal BDBN

Specification:

Material: Copper, Tin-plated Copper
Certification: CE, RoHS, UL Approved
Working Temperature: -40 degrees to 80-degree
Non-Insulated Flat Blade Terminals can be crimped or soldered, widely used in the electrical wire connecting of the switchboard, mechanical equipment factory and so on

Insulated square:0.5~1.5mm²(AWG22~16)Max. current: lmax=19A

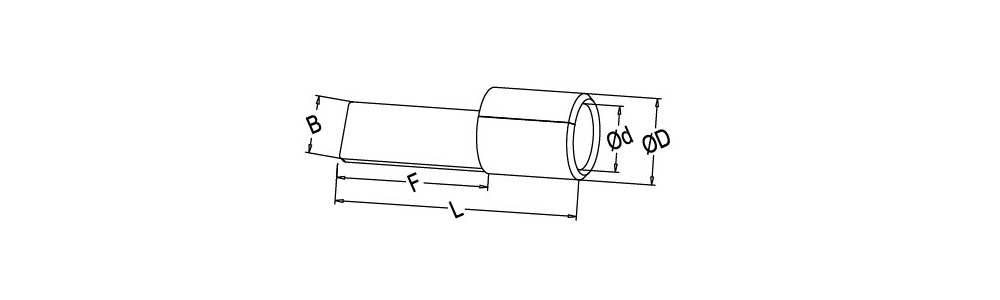

Item No DIMENSION
B L F D d
mm mm mm mm mm
BDBN1.25-10 2.3 14.8 10 3.4 1.7
BDBN1.25-11 3 15.8 11
BDBN1.25-14 3 18.8 14
BDBN1.25-18 2.3 22.8 18
Insulated square:1.5~2.5mm²(AWG16~14)Max. current: lmax=19A
Item No DIMENSION
B L F D d
mm mm mm mm mm
BDBN2-9 2.3 13.8 9 4.1 2.3
BDBN2-18 2.3 22.8 18
Insulated square:4~6mm²(AWG12~10)Max. current: lmax=48A
Item No DIMENSION
B L F D d
mm mm mm mm mm
BDBN5.5-10 2.8 14.8 13 5.6 3.4
BDBN5.5-14 4.5 21
BDBN5.5-18 4.5 23
BDBN8-14 5 22.5 14 7.2 4.5
BDBN14-16 6 30.6 16 9 6.5
Insulated square:6~10mm²(AWG8)Max. current: lmax=62A
Item No DIMENSION
B L F D d
mm mm mm mm mm
BDBN8-14 5 22.5 14 7.2 4.5
Insulated square:10~16mm²(AWG6)Max. current: lmax=88A
Item No DIMENSION
B L F D d
mm mm mm mm mm
BDBN14-16 6 30.6 16 9 6.5
